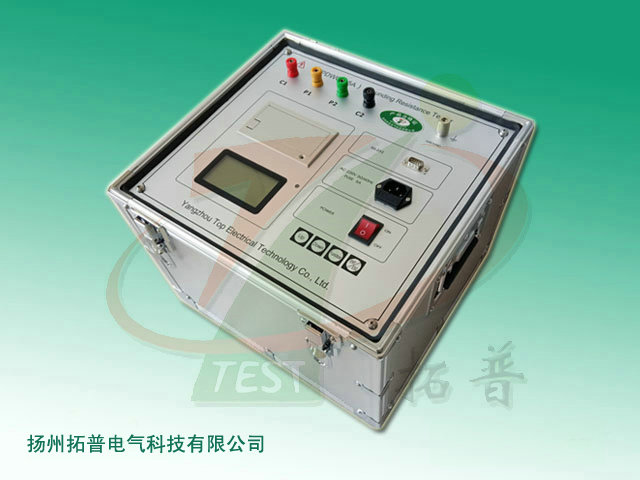

- 大型地網接地電阻測試儀
){kind=small}
TPDWC-A 大地網接地電阻測試儀可測試變電站地網（4Ω）、水火電廠、微波站（10Ω）、避雷針（10Ω），采用了變頻交流電源，并采用了微機處理控制和信號處理等措施，很好的解決了測試過程中的抗干擾問題，簡化了試驗操作過程，提高了測試結果的精度和準確性，大大降低了試驗人員的勞動強度和試驗成本。
產品概要
TPDWC-A 大地網接地電阻測試儀是根據《JJG984-2004接地導通電阻測試儀檢定規程》、《DL/T475-2006接地裝置特性參數測量導則》、《DL/T845.2-2004電阻測量裝置通用技術條件第二部分：工頻接地電阻測試儀》生產制造。
該大地網接地電阻測試儀可測試變電站地網（4Ω）、水火電廠、微波站（10Ω）、避雷針（10Ω），采用了變頻交流電源，并采用了微機處理控制和信號處理等措施，很好的解決了測試過程中的抗干擾問題，簡化了試驗操作過程，提高了測試結果的精度和準確性，大大降低了試驗人員的勞動強度和試驗成本。
本儀器適用于測試各類接地裝置的工頻接地阻抗、接地電阻、輔助機等工頻特性參數以及土壤電阻率。本儀器采用變頻抗干擾技術，能在強干擾環境下準確測得工頻50Hz下的數據。
功能特點
1、測量接地裝置接地阻抗或電阻。
2、測量接地裝置之間的導通阻抗或電阻。
3、該接地電阻測試儀（異頻法）測量土壤電阻率。
4、大型液晶顯示更清晰，操作非常方便。
5、存儲采用鍵盤漢字輸入，方便查詢。
6、采用自動雙變頻先進變頻技術，用45Hz和55Hz兩種頻率進行測量，同時還有多組變頻供選擇使用。
7、抗干擾能力強，采用自動變頻法測量，配合現代軟硬件濾波技術，使得儀器具有很高的抗干擾性能，測試數據穩定可靠。
8、精度高，基本誤差僅0.005Ω，可用來測量接地阻抗很小的大型地網。
技術參數
1、阻抗測量范圍：0～200Ω
2、分 辨 率：0.001Ω
3、測量誤差：±（讀數×2%+0.005Ω）
4、抗工頻50Hz電壓干擾能力：10V
5、測試電流波形：正弦波
6、測試電流頻率：自動45Hz/55Hz雙頻，多組變頻供選擇使用
7、輸出電流：5A
8、輸出電壓：400V
9、測量線要求：電流線銅芯截面積≥2.0mm2（用戶自備）
電壓線銅芯截面積≥1.5mm2（用戶自備）
10、供電電源：AC220V±10%，50Hz
