- 變壓器低電壓短路阻抗測試儀
){kind=small}
產品簡介
低電壓短路阻抗測量是變壓器常規試驗項目中的基本項目，通過比較變壓器受到短路電流的沖擊前后測得的短路阻抗值，可以初步估計繞組變形程度。低電壓短路阻抗試驗是鑒定運行中變壓器受到短路電流的沖擊，或變壓器在運輸和安裝時受到機械力撞擊后，檢查其繞組是否變形的直接方法，它對于判斷變壓器能否投入運行具有重要的意義，也是判斷變壓器是否要求進行解體檢查的依據之一。

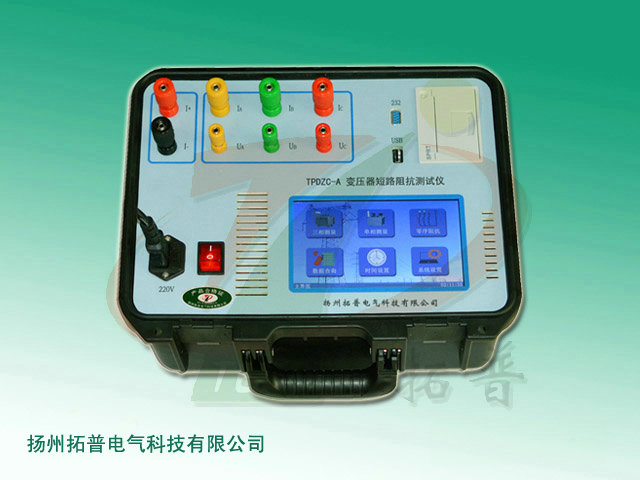

TPDZC-A 變壓器短路阻抗測試儀適用于現場和試驗室條件下對35kV等級及以上主變壓器進行低電壓短路阻抗測量。該儀器設計精巧，功能強大，內置2000W可調電源，采用A/D同步交流采樣和數字信號處理技術，測量數據準確；外部采用大屏幕彩色觸摸液晶屏顯示，中文菜單提示；配備高速熱敏打印機，大容量內部存儲器，方便數據的存儲和打印；保存的數據可通過USB轉存到U盤。該儀器體積小、重量輕，便于攜帶，現場使用方便，減輕了試驗人員的勞動強度，提高了工作效率。
功能特點
1、三相短路阻抗的測量
可顯示三相電壓、三相電流、三相功率；自動計算出變壓器折算到額定溫度、額定電流下的阻抗電壓百分比，以及與銘牌阻抗的誤差百分比。
2、單相短路阻抗的測量
可測量單相變壓器的短路阻抗。
3、零序阻抗的測量
零序阻抗的測量適用于高壓側星形接線帶中性點的變壓器。
4、在儀器允許的測量范圍可直接測量，超出測量范圍可外接電壓、電流互感器，儀器可設置外接電壓、電流互感器的變比，直接顯示施加的電壓、電流的值。
6、該儀器采用大屏幕彩色高分辨率觸控液晶屏，中文菜單，中文提示，操作簡便。
7、內置2000W交流可調電源，電壓自動調節。
8、本儀器自帶打印機，可打印顯示數據。
9、設備內置存儲器，可儲存200組測量數據。
10、儀器配備U盤接口，用于導出測試數據。
11、具有日歷、時鐘功能，可進行時間校準。
技術參數
1、電壓測量范圍：15～500V（量程自動）
2、電流測量范圍：0.5A～20A（量程自動）
3、功率：COSΦ＞0.15
4、頻率（工頻）：45～55（Hz）
5、短路阻抗：0～100%
6、儀器顯示：4位數字
7、內置2000W交流可調電源：0～220V、10A
8、基本測量精度：電壓、電流：±（讀數×0.2%+3字）
功率：±（讀數×0.5% +3字）
頻率：±0.1%
短路阻抗：±0.5%
9、工作電源：AC 220V±10%、50Hz±1Hz
10、環境溫度：-10℃～40℃
11、相對濕度：≤85%RH
友情提醒：購置變壓器試驗設備要選直接生產商的產品，產品質量及售后服務有保證！產品咨詢：0514-88988010
