- 高壓測量?jī)x
){kind=small}
儀器概述

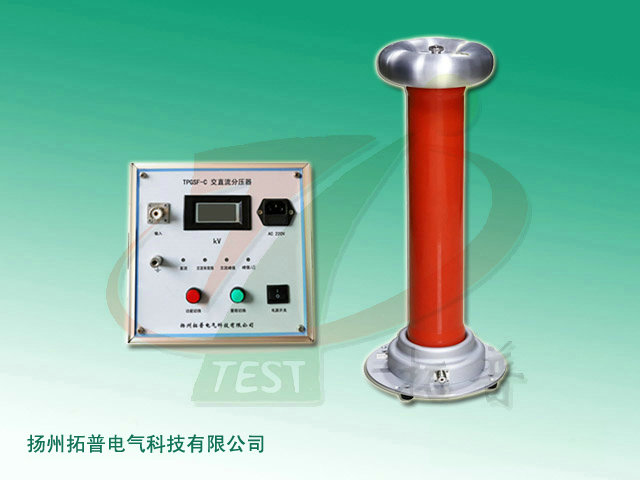

TPGSF-C系列油浸式交直流分壓器主要由高穩定無源阻容分壓器和高精度數字電壓表組成。該設備采用分體式設計，高壓測量部分與低壓顯示部分分開操作，工作安全可靠。兩部分裝置及連接線、電源線、說明書等附件可存放于同一個輕型鋁合金機箱內，便于攜帶和使用。
本系列交直流數字千伏表主要用于交直流高電壓的測量，適用于電力系統現場測量及高等院校、科研院所的實驗室中對交流或直流高電壓進行測量。
工作原理
該系列油浸式交直流分壓器由高壓測量主機（分壓器）和數字電壓表（數顯表）兩部分組成。高壓測量主機為無源阻容分壓器，由高精度低溫漂電阻和精密電容構成。數字電壓表由真有效值電路、峰值測量電路及數顯表等構成。分壓器與數字電壓表采用同軸電纜連接，高壓通過分壓器分壓取樣送至數字電壓表，通過功能切換按鈕，分別檢測相應值并顯示于數顯表，可直接讀出所測量的直流、交流有效值、交流峰值和交流峰值/根號2電壓。本儀器操作方便，測量精度高。
技術指標
1、額定電壓：AC/DC：50kV/100kV/200kV/300kV/400kV/500kV等（根據用戶需求選購）
2、測量精度：AC：1.5%、DC：1.0%（根據用戶需求選購）
AC：1.0%、DC：0.5%
AC：0.5%、DC：0.5%
3、分壓器阻抗：240MΩ、400MΩ、800MΩ、1200MΩ
4、分 壓 比：3000:1、5000:1、10000:1、15000:1
5、使用環境：溫度范圍：0～40℃
相對濕度：≤85%
友情提醒：購置高壓測量?jī)x器要選直接生產商的產品，產品質量及售后服務有保證！產品咨詢：0514-88988010
