儀器簡介
高壓斷路器在電力系統中擔負著控制和保護的雙重任務，其性能的優劣直接關系到電力系統的安全運行。機械特性參數是判斷斷路器性能的重要參數之一。

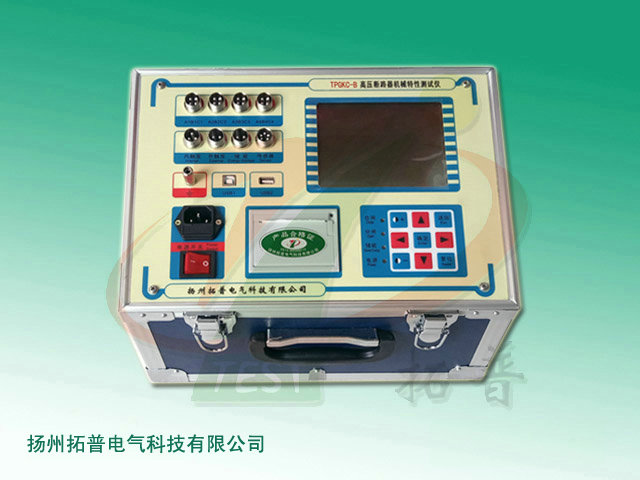

TPGKC-B 斷路器特性測試儀以電力行業標準《高電壓測試設備通用技術條件》第3部分，DL/T 846.3-2004高壓開關綜合測試儀為設計依據。該儀器采用中文菜單操作，液晶顯示，為各類斷路器進行動態分析提供了方便。儀器內置微型打印機，可快速打印試驗數據，適用于SF6開關、GIS組合電器、真空開關、油開關的機械特性試驗。
功能特點
1、產品性能
（1）時間：12個斷口的固有分、合閘時間，同相同期、相間同期。
（2）重合閘：每斷口的合－分，分－合，分－合－分過程時間：一分時間、一合時間、二合時間、金短時間、無電流時間值。
（3）彈跳：每斷口的合閘彈跳時間，彈跳次數，彈跳過程，彈跳波形；每斷口的分閘反彈幅值。
（4）速度：剛分、剛合速度，z大速度，時間－行程特性曲線。
（5）行程：總行程，開距，超行程，過沖行程，反彈幅值。
（6）電流：分、合閘線圈的分、合閘電流值、電流波形圖。
（7）動作電壓：動作電壓：機內提供DC0～250V/20A數字可調斷路器動作電源，自動完成斷路器的低電壓動作試驗，測量斷路器的動作電壓值。
2、產品特點
（1）適用于國內外生產的常用型號的SF6開關、GIS組合電器、真空開關、油開關的機械特性試驗。
（2）抗干擾能力強，在500kV變電站旁路母線帶電的情況下，也能輕松試驗。
（3）直線傳感器，旋轉傳感器，安裝方便、簡捷。
（4）開關動作一次，得到開關機械特性試驗所有數據及相應的波形圖譜。
（5）主機可存儲現場試驗數據，機內實時時鐘，便于存檔保存試驗日期、時間。
（6）主主機大屏幕、寬溫度、背景光液晶、全中文顯示所有數據及圖譜，液晶對比度可調節、斷電記憶。
（7）中文菜單操作，使用方便。儀器內置打印機，可打印試驗數據及圖譜。
（8）剛分、剛合速度選擇及自定義功能，根據需要設定，任意分析，適用于國內外開關廠生產的開關的測速試驗。
技術指標
1、使用環境
輸入電源：AC220V±10%、50Hz±10% 大氣壓力：86～106kpa
環境溫度：-10～40℃ 環境濕度：≤80%RH
2、安全性能
絕緣電阻：＞2MΩ
介電強度：電源對機殼工頻1.5kV耐壓1分鐘，無閃絡與飛弧。
3、基本參數
（1）時間：量程：4000.0ms 分辨率：0.1ms
誤差：①100ms以內 0.1ms±1個字
②100ms以上 0.1% ±1個字
③同期
（2）速度：量程：20.00m/s 分辨率：0.01m/s
誤差：①0～2m/s以內 ±0.1m/s±1個字
②2ms以上 ±0.2m/s±1個字
（3）行程：真空斷路器：量程：50.0mm 分辨率：0.1mm 誤差：1%±1個字
SF6斷路器：量程：300.0mm 分辨率：1mm 誤差：1%±1個字
少油斷路器：量程：600.0mm 分辨率：1mm 誤差：1%±1個字
4、電 流：量程：20.00A 分辨率：0.01A
5、輸出電源：DC0～250V數字可調/20A（瞬時工作）
友情提醒：1、購置高壓斷路器動特性測試儀要選品牌生產商，品牌產品質量及售后服務有保障！
2、購置TPGKC-B型斷路器特性測試儀，請認準拓普牌原生產廠家揚州拓普電氣科技有限公司！產品咨詢：0514-88988010
