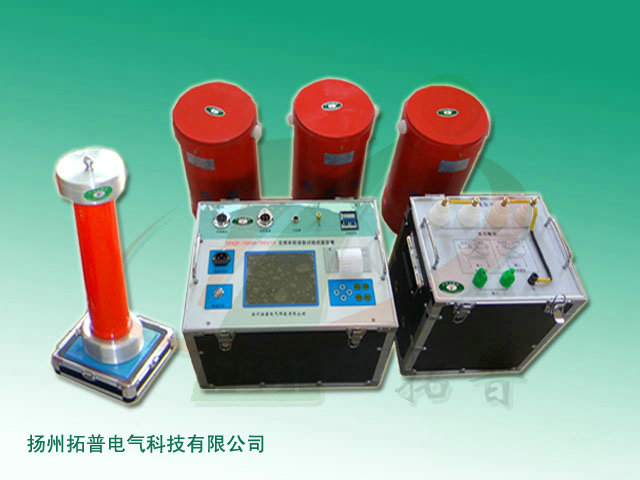

交流耐壓調頻諧振試驗裝置該裝置主要針對10kV、35kV、110kV、220kV、變電站及線路等所有電氣主設備的交流耐壓試驗設計制造。電抗器采用多只分開設計，既可滿足高電壓、小電流的設備試驗條件要求，又能滿足低電壓的交流耐壓試驗要求，具有較寬的適用范圍，是地、市、縣級高壓試驗部門及電力安裝、修試工程單位理想的耐壓設備。
該裝置主要由變頻控制電源、勵磁變壓器、電抗器、電容分壓器組成。
功能特點
1、裝置具有過壓、過流、零位啟動、系統失諧（閃絡）等保護功能，過壓過流保護值可以根據用戶需要整定，試品閃絡時閃絡保護動作并能記下閃絡電壓值，以供試驗分析。
2、整個裝置單件重量很輕，最大不超過65kg，便于現場使用。
3、裝置具有三種工作模式，方便用戶根據現場情況靈活選擇，提高試驗速度。工作模式為：全自動模式、手動模式、自動調諧手動升壓模式.
4、能存儲和異地打印數據，存入的數據編號是數字，方便的幫助用戶識別和查找。
5、裝置自動掃頻時頻率起點可以在規定范圍內任意設定，掃頻方向可以向上、向下選擇，同時液晶大屏幕顯示掃描曲線，方便使用者直觀了解是否找到諧振點。
技術指標
1、輸出電壓波形畸變率：<1.0％
2、允許連續工作時間：額定條件下一次性工作15分鐘。
3、裝置自身品質因數：Q>50
4、電纜和發電機試驗時滿負荷下品質因數：Q>30（與負載相關）
5、主變壓器和線路試驗滿負荷時品質因數：Q>30（與負載相關）
6、輸入電源：三相380V或單相220V，當電源為380V時，可做額定負載試驗；當電源為220V時，只可做1/2負載試驗。
7、頻率調節范圍：20Hz～300Hz
8、系統測量精度：1.5％
9、裝置具有過壓、過流、零位啟動、閃絡保護等保護功能。
