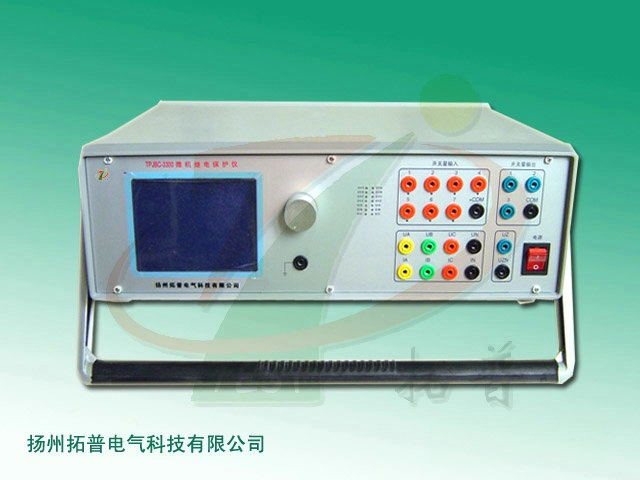

三相繼電保護測試儀適用于電力、冶金、化工、礦山、紡織等工礦企業。可對各種電磁型、整流型、晶體管集成電路型繼電器的動作電壓/電流值、返回電壓/電流值、動作時間、返回時間以及重合閘繼電器的動作值、返回值、充放電時間、動作時間等進行測試和校驗。也可對GL型和LL型反時限繼電器的始動電流、感應元件動作電流、速斷元件動作電流及動作時間進行測試。
本儀器把保護繼電器校驗時所用的電流發生器、電壓發生器、電秒表、標準電壓/電流表、調壓器等一系列電器設備，科學地組合成一個完整的可攜帶的儀器， 把模擬式標準電壓/電流表、電秒表改為數字式標準表，讀數，操作簡單，是保護繼電器校驗人員十分理想的測試儀器。
本儀器的特點：是精度高、功率大、體積小、重量輕、數字顯示、操作簡便、功能齊全、性能可靠、方便耐用。
主要特點
■ 標準的4相電壓3相電流輸出 具有4相電壓3相電流輸出，可方便地進行各種組合輸出進行各種類型保護試驗。單相電壓更大可輸出120V，單相電流更大可輸出40A（10秒），電流三并可輸出120A，第4相電壓Ux為多功能電壓項，可設為4種3U0或檢同期電壓，或任意某一電壓值的情況輸出。
■ 單機操作方便 單機由方便靈活的旋轉鼠標通過大屏幕液晶顯示屏進行操作，全部中文顯示。可完成現場大多數試驗檢定工作，可對各種繼電器及微機保護進行檢定，并可模擬各種復雜的瞬時性、性、轉換性故障進行整組試驗。開機即可使用，操作方便快捷。
■ 雙操作方式，聯接電腦運行 通過Windows平臺上的全套中文操作軟件，可進行各種大型復雜及自動化程度更高的校驗工作，可方便地測試及掃描各種保護定值，可實時存貯測試數據，顯示矢量圖，繪制故障波形，聯機打印報表等。
■ 軟件功能強大 可完成各種自動化程度高的大型復雜校驗工作，如三相差動試驗、廠用電快切、備自投試驗、線路保護檢同期重合閘等，能方便地測試及掃描各種保護定值，進行故障回放，實時存儲測試數據，顯示矢量圖，聯機打印報告等。
■ 開關量接點豐富 702 為7路接點輸入和2對空接點輸出。輸入接點為空接點和0～250V電位接點兼容，可智能自動識別。輸入、輸出接點可根據用戶需要擴展。
■ 大屏幕LCD顯示屏 本機采用320×240點陣大屏幕高分辨率圖形液晶顯示屏，全部操作過程均在顯示屏上設定，操作界面和試驗結果均漢化顯示，顯示直觀清晰。
■ 自我保護 采用合理設計的散熱結構，并具有可靠完善的多種保護措施及電源軟啟動，和一定的故障自診斷及閉鎖功能。
■ 具有獨立專用直流電源輸出 裝置設有一路110V 及 220V專用直流電源輸出。
■ 性價比高 屬于跨專業聯合設計產品，綜合了多專業的先進科技成果。兼具大型測試儀的性能，和小型測試儀的價位，具有很高的性能價格比。
技術參數
□ 交流電流輸出
輸出精度 0.2級
相電流輸出（有效值） 0～40A
三并電流輸出（有效值） 0～120A
相電流長時間允許工作值（有效值） 10A
相電流更大輸出功率 420VA
三并電流更大輸出時更大輸出功率 900VA
三并電流更大輸出時允許工作時間 10s
頻率范圍（基波） 20～1000Hz
諧波次數 1～20 次
□ 直流電流輸出
輸出精度 0.5級
電流輸出 0～±10A / 每相，0～±30A / 三并
更大輸出負載電壓 20V
□ 交流電壓輸出
輸出精度 0.2級
相電壓輸出（有效值） 0～120V
線電壓輸出（有效值） 0～240V
相電壓/線電壓輸出功率 80VA / 100VA
頻率范圍（基波） 20～1000Hz
諧波次數 1～20次
□ 直流電壓輸出
輸出精度 0.5級
相電壓輸出幅值 0～±160V
線電壓輸出幅值 0～±320V
相電壓/線電壓輸出功率 70VA / 140VA
