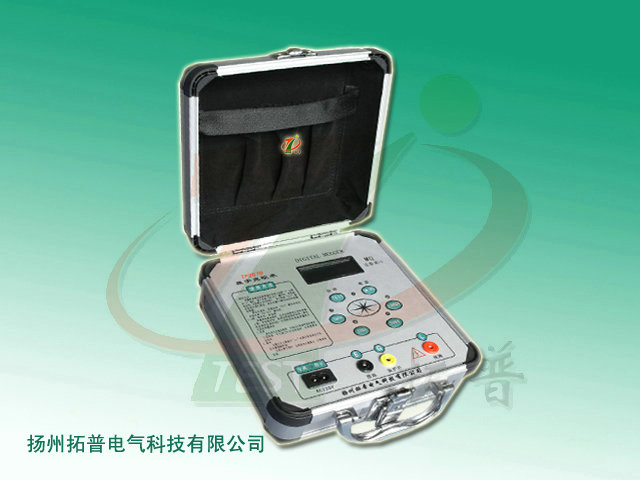

數字兆歐表由中大規模集成電路組成。本表輸出功率大，短路電流值高，輸出電壓等級多（每種機型有四個電壓等級）。工作原理為由機內電池電源經DC/DC變換產生的直流電壓由E級出經被測試品到達L級，從而產生一個從E到L級的電流，經過I/V變換經除法器完成運算直接將被測的絕緣電阻值由 LCD顯示出來。本儀表是電力、郵電、通信、機電安裝和維修以及利用電力作為工業動力或能源的工業企業部門常用而不可少的儀表。它使用于測量各種絕緣材料的電阻值及變壓器、電機、電纜及電器設備等的絕緣電阻。
產品特性：
⑴、輸出功率大、帶載能力強，強抗干擾能力 本表外殼由高強度鋁合金組成，機內設有等電位保護環和四階有源低通濾波器，對外界工頻及強電磁場可起到有效的屏蔽作用；對容性試品測量由于輸出短路電流大于1.6mA，很容易使測試電壓迅速上升到輸出電壓的額定值。對于低阻值測量由于采用比例法設計故電壓下落并不影響測試精度；
⑵、此數字兆歐表不需人力作功，由電池供電，量程可自動轉換。一目了然的面板操作和LCD顯示使得測量十分方便和迅捷；
⑶、本表輸出短路電流可直接測量，不需帶載測量進行估算。
產品別稱
數字兆歐表、兆歐表、數字式兆歐表、數顯兆歐表、絕緣表、絕緣電阻測試儀、高壓絕緣電阻測試儀、絕緣電阻測量儀、絕緣特性測試儀、電動搖表、數字搖表、數顯搖表、數字兆歐計、數字式兆歐計、高壓數字絕緣電阻測試儀、數字高壓絕緣電阻測試儀、數字高壓兆歐表、數字式高壓兆歐表、高壓數字式兆歐表、數字絕緣表、數顯絕緣表、電子式絕緣電阻測試儀、數字式絕緣電阻測試儀、數顯式絕緣電阻測試儀、數顯絕緣電阻測試儀、絕緣電阻儀、數字式電動兆歐表、數字式高壓兆歐表、大功率高壓兆歐表。
產品參數
1、使用條件：
環境溫度：0℃～+45℃；
相對濕度：≤85%；
2、輸出電壓等級、測量范圍、分辨率、誤差：
輸出電壓等級：100V，250V，500V，1000V；
測量范圍：0～19990MΩ；
分 辨 率：0.01MΩ，0.1MΩ，1.0MΩ，10.0MΩ；
相對誤差：0～2000MΩ≤±5%±2d；
2000MΩ～19990MΩ≤10%±2d；
3、輸出高的電壓帶載能力及短路電流：
電壓/負載：1000V/20MΩ；
電壓跌落：約10%；
短路電流：＞1.6mA；
4、電源適用范圍、功率損耗：
直流：8×1.5V(AA，R6)電池；
交流：220V/50Hz；
功耗：靜態功耗≤160mW；大的功率≤2.5W；
信息整理：揚州拓普電氣科技有限公司
