工頻耐壓試驗裝置是鑒定電力設備絕緣強度的直接的方法。它能檢查出那些危險性較大的集中缺陷，對判斷電力設備能否繼續參加運行具有決定性作用，是保證設備絕緣水平、避免發生絕緣事故的重要手段。
工作原理
工頻耐壓試驗裝置的高壓試驗變壓器為單相變壓器，聯結組標號II。單臺試驗變壓器的工作過程，用交流380V電壓接入電源控制臺，經電源控制臺內自藕調壓器（50KVA以上調壓器外附）調節0~400V電壓至高壓試驗變壓器的初級繞組，根據電磁感應原理，在試驗變壓器高壓繞組可獲得試驗所需的高電壓。

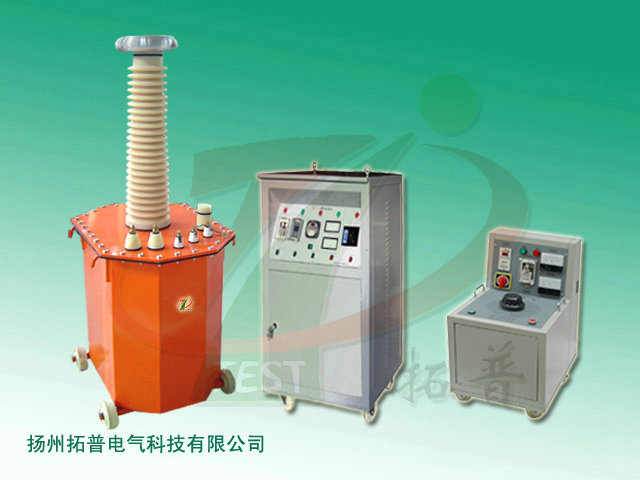

產品結構
高壓試驗變壓器鐵芯為單框式。線圈采用同芯圓筒多層塔式結構，初級低壓繞組繞在鐵芯上，次級高壓繞組繞在低壓繞組外側，這種同軸布置減少了繞組間的藕合損耗。產品的外殼制成與器芯配合較佳的八角形結構，整體外型美觀大方。
技術指標
1、使用環境條件
環境溫度不高于+40℃、不低于—20℃；
空氣相對濕度不大于90%；
海拔高度不超過3500米；
2、工作電壓
電源控制箱（臺）輸入電壓為工頻220V或380V、相對誤差不超過±10%；（具體使用電壓根據用戶所定試驗變壓器規格選取）
3、列高壓試驗變壓器額定參數

規格	容量 (kvA)	高壓輸出		低壓輸出		儀表	變比	溫升℃
		電壓(kv)	電流(mA)	電壓(v)	電流(A)	電壓(v)	高/儀	30分鐘
1.5/50	1.5	50	30	200	7.5	100	500	10
3/50	3	50	60	200	15	100	500	10
5/50	5	50	100	200	25	100	500	10
10/50	10	50	200	200	50	100	500	10
20/50	20	50	400	380	53	100	500	10
30/50	30	50	600	380	79	100	500	10
50/50	50	50	1000	380	120	100	500	10
5/100	5	100	50	380	13	100	1000	10
10/100	10	100	100	200	50	100	1000	10
20/100	20	100	200	380	53	100	1000	10
30/100	30	100	300	380	79	100	1000	10
50/100	50	100	500	380	132	100	1000	10
100/100	100	100	1000	380	263	100	1000	10
20/150	20	150	130	380	53	150	1000	10
30/150	30	150	200	380	79	150	1000	10
50/150	50	150	330	380	132	150	1000	10
100/150	100	150	665	380	263	150	1000	10
50/200	50	200	250	380	132	150	1000	10
100/200	100	200	500	380	263	200	1000	10
200/200	200	200	1000	380	526	200	1000	10
300/200	300	200	1500	380	790	200	1000	10
100/300	100	300	330	380	263	300	1000	10
200/300	200	300	665	380	526	300	1000	10
300/300	300	300	3000	380	790	300	1000	10

信息整理：揚州拓普電氣科技有限公司
