變頻串聯諧振耐壓試驗成套裝置是利用調頻、調壓軟件技術，采用16位精細變頻、10KHz載波頻率、SPWM和IPM整體模塊設計、制造。該調頻串并聯諧振試驗裝置廣泛應用于電力、冶金、石油、化工等行業，適用于大容量、高電壓的電容性試品，如發電機、變壓器、GIS、高壓交聯電纜、互感器、套管等的交接試驗和預防性試驗。
工作原理
電抗器L和被試品電容C組成的串聯諧振都有一個固定的諧振頻率F=1/(2π√L·C)當試驗頻率等于這個頻率時，該電路發生諧振。通過這個原理，由調頻電源提供電源送給勵磁變壓器，經過勵磁變壓器變壓成中壓加上L和被試品電容C上。通過改變調頻電源輸出頻率，使回路處于串聯諧振狀態，再調節調頻電源輸出電壓，使試品上電壓達到所需要的電壓值。
技術指標
1、環境溫度：-10～45℃
2、工作濕度：≤90％
3、海拔：≤2000M
4、電源輸入：220V±l0％單相 輸出0～220V(≤10KW)
380V±l0％三相，50Hz 輸出0～400V
5、額定試驗容量：0～8000KVA（選擇）
6、諧振電壓：0～1000KV（選擇）
7、頻率調節范圍：0.1～300Hz
8、系統測量精度：1級
9、頻率調節分辨率：0.01Hz
10、不穩定度：≤0.05％
11、輸出波形：正弦波
12、波形畸變率：≤0.5％
13、噪聲： 60dB
14、電抗器Q值：30～200

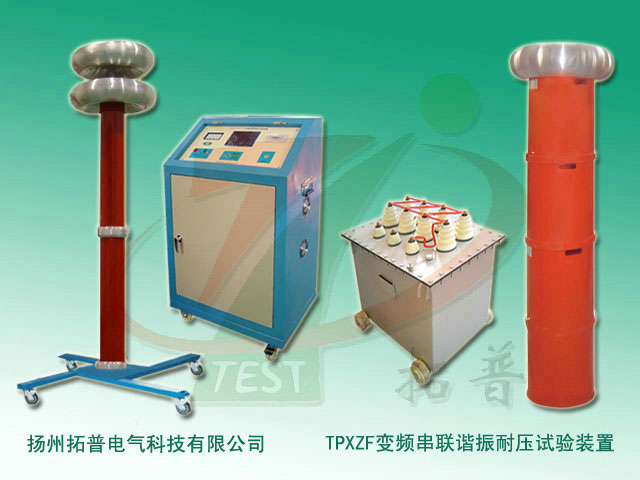

成套裝置構成
調頻電源——既可改變其輸出頻率，又可改變其輸出電壓。
勵磁變壓器——起耦合信號及電壓變換的作用，并按自身變化來提升電壓。
電抗器——與被試品串聯，構成LC串聯諧振電路。
電容分壓器——測量被試品上的電壓，并作為采樣信號反饋給調頻電源。
