礦用電纜故障檢測儀是以不破壞電纜原有結構為前提的局部放電法為基礎進行探傷，能簡便而準確地探測到電纜損傷部位，而且又兼有修復后進行測試的功能，所以是當前煤礦電纜維修業務中可以充分信賴的工具。煤礦是電纜使用大戶，由于井下作業環境條件嚴酷，所以各種電纜年損環量比較大，為了節省開支，降低成本，各礦一般都配備自已的電纜維修隊伍。但由于受檢測設備及工藝的限制在修理綜采等電纜時，探傷測試常常不盡人意，而且大多采用對電纜絕緣破壞較大的強行擊穿法。
　　結構特點

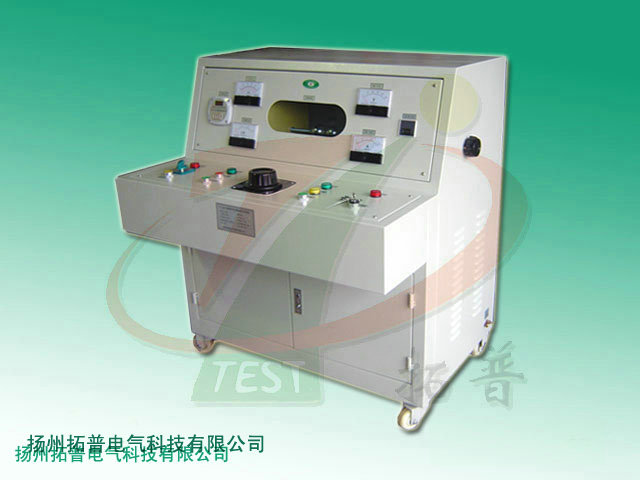

　　1、礦用電纜故障檢測儀由控制部分(低壓)和高壓整流，放電及測試部他組成。高低壓間、高低壓與外殼之間都留有足夠的安全空間。
　　2、為保證設備及人員安全，高壓啟動前必須由專人用鑰匙進行操作。
　　3、每次探傷或?qū)﹄娎|進行測試時，都能保證高壓從零位開始升壓，有高低壓限位形狀，升壓或降壓過程均由按鈕進行控制，升降電壓速率平穩，操作安全簡便。
　　4、直流耐壓測試時間可由數字后自動進行(也可由人工進行控制)，試驗時間準確可靠。
　　5、泄漏電流可根據耐壓測試過程的需要隨時進行測量。
　　6、設備有過流及短路保護，有啟動預警告及過流保護。
　　7、在控制面板上設有電源開關、高壓啟動、高壓停止、升壓、降壓等開關或按鈕，有耐壓測試數字時間定時繼電器等。
　　8、在顯示板上有高壓電壓、泄漏電流和低壓總電流等測量電表，設有電源、高壓、定時等指示燈和對球隙放電進行曲觀察窗口等。
　　9、配備了專用高壓放電棒，供每次探傷或測試后進行放電，以確保安全，箱底部有接地標志。
　　技術參數
　　1、儀器工作電壓：AC220V、50Hz
　　2、探傷直流輸出：0～15kV
　　3、電纜探傷準確度：±50mm
　　4、測試輸出電壓：0～30kV
　　5、高壓儲能電容：1.4μf/12KV
　　6、交流輸出電壓：0～22kV
　　7、耐壓測試時間：0～30s(可調)
　　8、泄漏電流測試：0～300μA
　　9、高壓變壓器容量：4kVA
　　10、放電球調整距離：0～10mm
信息整理：揚州拓普電氣科技有限公司
