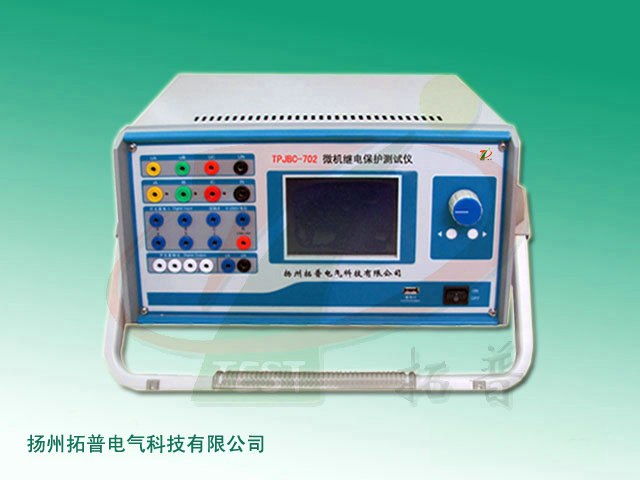

微機繼電保護測試儀，可對各類型電壓、電流、頻率、功率、阻抗、諧波、差動、同期等繼電器以手動或自動方式進行測試。 可模擬各種故障類型進行距離、零序保護裝置定值校驗和保護裝置的整組試驗。 可自動掃描微機和數字型變壓器、發變組差動保護比率制動曲線，是保證電力系統可靠運行的一種重要測試工具。
產品別稱
微機繼電保護測試儀、微機繼保儀、繼電保護測試儀、三相繼電保護測試儀、三相繼保、繼保校驗儀、繼保儀、微機繼電保護測試系統、繼電保護裝置。
產品功能
1、智能型主機：主機采用高速高性能數字信號處理器，運算速度快，傳輸頻帶寬，軟件上應用雙精度算法產生各相任意的高精度波形。由于采用一體結構，各部分結合緊密，數據傳輸距離短，結構緊湊。
2、單機獨立運行：702微機繼電保護測試儀由方便靈活的旋轉鼠標通過大屏幕液晶顯示屏進行操作，全套中文顯示，可完成現場大多數試驗檢定工作。
3、聯接電腦運行：通過 Windows平臺上的全套中文操作軟件，可進行各種大型復雜及自動化程度更高的校驗工作，可方便地測試及掃描各種保護定值，可實時存儲測試數據，顯示矢量圖，繪制故障波形，聯機打印報表等。
4、大屏幕LCD顯示屏：702微機繼電保護測試儀采用大屏幕高分辨率圖形液晶顯示屏，全部操作過程均在顯示屏上設定，操作界面和試驗結果均漢化顯示，顯示直觀清晰。
5、“傻瓜式”操作：該微機繼電保護測試儀采用先進的旋轉鼠標，大大簡化了操作部分的結構，操作簡便、快捷，容易掌握。
6、新型高保真功放：輸出級采用新型大功率模塊式高保真功放部件，既可作電流輸出亦可作電壓輸出，輸出功率大，精度好，可靠性高。
7、電流、電壓直接輸出：相電壓、相電流采用直流型功放輸出方式，可直接輸出交流電壓、交流電流、直流電壓、直流電流，并可變角度、變頻率，可疊加 1-20 次諧波。
8、自我保護：702微機繼電保護測試儀采用合理設計的散熱結構，并具有可靠完善的多種保護措施及電源軟啟動，和一定的故障自診斷及閉鎖功能。
9、具有獨立專用直流電源輸出：裝置設有一路110V及220V專用可調直流電源輸出。
10、接點豐富：該微機繼電保護測試儀具有7個接點輸入和2個空接點輸出。輸入接點為空接點和0-250V電位接點兼容方式，可智能自動識別。
11、主機一體化單機箱結構：該微機繼電保護測試儀采用交流220V電源工作。體積小，重量輕，易攜帶，流動試驗方便。
12、性價比高：702微機繼電保護測試儀屬于跨專業聯合設計產品，綜合了多專業的先進科技成果。兼具大型測試儀的性能，和小型測試儀的價位，具有很高的性能價格比。
技術參數
1、交流電流輸出
輸出精度 繼電保護測試儀：0.5級
相電流輸出（有效值）：0～40A
三并電流輸出（有效值）：0～120A
相電流長時間允許工作值（有效值）：10A
相電流輸出功率：420VA
三并電流大輸出時大輸出功率：900VA
三并電流大輸出時允許工作時間：10s
頻率范圍（基波）：20～1000Hz
諧波次數：1～20 次
2、交流電壓輸出
輸出精度：繼電保護測試儀：0.5級
相電壓輸出（有效值）：0～120V
線電壓輸出（有效值）：0～240V
相電壓/線電壓輸出功率：80VA/100VA
頻率范圍（基波）：20～1000Hz
諧波次數：1～20次
3、直流電流輸出
輸出精度：0.5級
電流輸出：0～±10A/每相，0～±30A/三并
輸出負載電壓：20V
4、直流電壓輸出
輸出精度：0.5級
相電壓輸出幅值：0～±160V
線電壓輸出幅值：0～±320V
相電壓/線電壓輸出功率：70VA/140VA
5、開關量輸入：7路
空接點：1～20mA，24V
電位接點接入：“0”：0～+6V；“1”：+11V～+250V
開關量輸出：2對
DC：220V/0.2A；AC：220V/0.5A
6、時間測量：
測量范圍：0.1ms～9999s
測量精度：0.1mS
