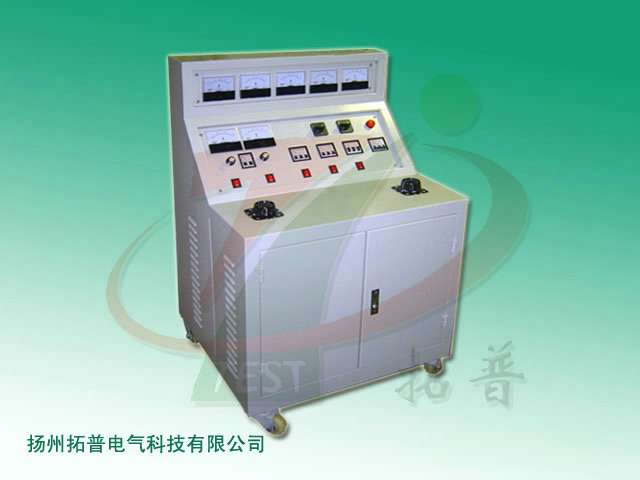

高低壓開關柜通電試驗臺適用于高低壓開關柜生產廠家對所生產的高低壓開關柜進行出廠前的各項通電試驗。該系列設備可提供各種交、直流電源，便于對開關柜的相關指標進行出廠檢測，提高了工作效率，是高低壓開關柜生產廠家的必備調試儀器。
技術指標
1、總輸入電源：三相四線AC 380V N
2、輸出電壓及電流：
（1）三相AC380V輸出（固定值） 一組
（2）三相AC100V輸出（固定值） 一組
（3）三相交流0～450V輸出（可調）
（AC 0～450V，220V時，電流小于10A） 一組
（4）三相交流0～450V輸出（可調） 一組
（5）單相AC220V輸出（固定值，插座形式） 二組
（6）三相AC0～10A輸出 一組
（7）DC0～300V輸出（可調） 一組
3、環境溫度：0～40℃
4、相對濕度：＜85%
高低壓開關柜電源試驗箱主要為高低壓開關柜電源通電試驗而設計，可為開關柜的儲能、電磁鐵閉鎖、合閘、分閘提供交流或直流電源，具有使用方便、輕巧美觀等特點。
技術參數
1、設備容量：3kVA
2、輸入電壓：AC 220V
3、輸出電壓：AC：0～300V
DC：0～300V（可擴展至420V）
操作方法
1、按試驗要求接好試驗連接線。將開關（10）、（11）置于“斷”的位置。
2、接入AC220V工作電源。
3、將調壓器手柄（14）逆時針調至零位。
4、旋轉交直流轉換開關（9），選擇所需的電壓類型：交流或直流。
5、打開電源開關（2），電壓表（3）、（4）顯示0。
6、順時針調節調壓器手柄（14），注視相應的電壓表（3）或（4）的讀數，直到所需的電壓值。
7、轉換開關（10）或（11）置于“通”或“斷”的位置，則可以控制相應的輸出端子（5）或（6）的電壓輸出。
8、按下或松開“合閘”或“分閘”按鈕，則可以控制相應端子（7）或（8）的電壓輸出。
9、試驗完畢，將調壓器手柄（14）逆時針調至零位，然后關掉電源開關（2）。
信息整理：揚州拓普電氣科技有限公司
