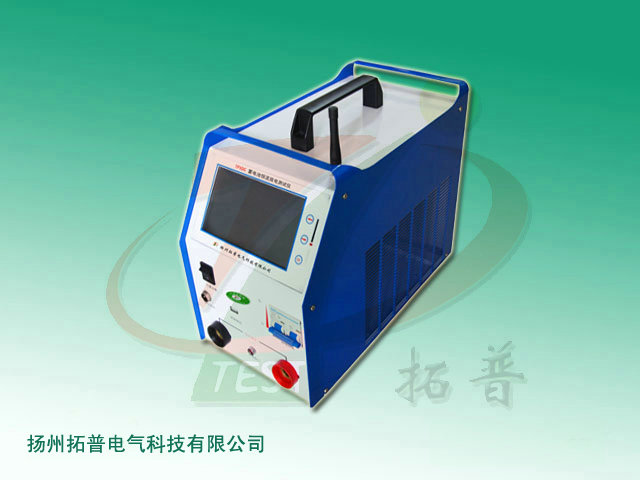

蓄電池組放電測試儀用于快速解決電池組核對性放電實驗、容量測試、電池組日常維護。儀表可以實時監控放電過程中的蓄電池電壓、放電電流、放電時間、放電容量等參數;適用于各種蓄電池的活化放電、蓄電池初充電時的放電、蓄電池的維護放電，同時也可檢驗蓄電池的儲電性能及負載容量等;具有操作簡便、放電安全等優點是通訊基站、變電站、軌道交通、水力發電站以及UPS機房等進行電池測試運維的理想選擇。
功能特點
● 選用7寸高清觸摸屏:分辨率1024×800，高清顯示，觸控板采用多層復合薄膜電阻式觸摸板，抗干擾能力強，特別適用于電站、蓄電池機房及高頻充電機產生的電磁干擾和瞬變脈沖干擾。背光式中文顯示面板，在任何環境下，均可清晰正常顯示數據。
● 多項安全保護功能:過流保護、短路保護、溫度過高、極性反接等保護功能。
● 具備多項告警功能:使用過程中出現異常問題，如電壓過高、欠壓、電流超出測量范圍、風扇故障等能實時發出警告并停止放電，不損壞儀表和相關檢測設備。
● 操作智能化設計:配備快速對接插孔，連接簡單，測試全程自動記錄、智能分析，無需人工干預。
● 具有并機使用功能:能多臺并機使用，滿足300A以上的放電電流需求。
● 具有快速核容分析功能:可通過3-5分鐘的快速放電預估蓄電池的剩余容量。
● 采用高分子聚合物正溫度系數電阻:功耗小，抗浪涌能力強，避免紅熱現象安全系數高，具有過流自保護功能。
● 主控板采用進口意法半導體公司(STMicroelectronics)的高性能ARM為CPU:性能穩定、頻率高、功能強大，放電過程采用雙CPU冗余設計，主副CPU協同工作，主CPU負責指令的運算與處理，副CPU負責報警監測與過程控制，當出現應急狀況時主副CPU會同時鎖定輸出，當主副CPU其中一個出現指令運算異常時，另一個可以繼續關閉輸出，保護測試的安全可靠性。
● 放電參數預設功能:內置多種常用的放電模板，滿足不同類型電池的參數設置，模板數據掉電可保存，上電即可直接開始測試，無需頻繁設置參數，讓測試操作更簡單。
● 配備專業的分析軟件:能同時顯示電壓、電流曲線、單體電池柱狀圖數據表格等，可自動生成EXCEL/WORD文檔格式、并可打印、生成測試數據報告。
● 具有強大的存儲功能:內置16G存儲空間，可存儲多達1000組放電數據，支持歷史放電數據進行查看、分析、刪除等管理動作，外置16G數據讀卡器，可通過USB接口，將放電過程的數據進行拷貝，導入電腦中，透過上位機管理軟件對電池放電的過程進行分析、可生成相應的數據報表。使數據的轉存更加方便。
● 放電可設定多個終止條件:放電容量到、放電時長到、單體電壓閾值 ，整組電壓閾值，其中任意一個測試條件達到后會自動停止放電，以及過電壓、過電流、過溫、數據存儲異常、電壓測試端子反接等多種測試故障報警顯示。
● 自帶校準功能:儀器帶有電壓電流校準修正功能，可對測量值進行校準修正，保證測量精度。該功能尤其適用于對儀器讀數與現場儀表有一致性要求時使用。
● 具備曲線查看功能:通過數據管理界面的歷史數據曲線功能，可將內置的數據文件以圖表和波形圖的形式進行回看查詢。
技術指標

3980
產品型號	48V系統		110V系統	220V系統	380V系統	480V系統
放電電壓	32~60V		80~132V	176~270V	300~460V	380~580V
放電電流	0~300A		0~100A	0~100A	0~40A	0~30A
儀器功能特性
顯示功能		7寸LCD液晶觸摸屏，分辨率1024*800
電壓測量精度		±0.5%FS+0.1V
電流測量精度		±1%FS+0.1A最大量程100A
放電電流顯示精度		0.1A
數據保存容量		內置:16Gbit FLASH；外置16G儲存
數據通訊		RS485*3;USB*1
工作模式		恒流/恒功率，可并機/從機控制
保護性能（液晶顯示提醒+蜂鳴器告警)
主機保護功能		過溫、過流、電流失控觸發停機保護
反接保護功能		極性接反聲光告警提示
異常保護		電源線掉電、主電纜掉電
過溫保護		內置溫度傳感探頭,溫度超過75℃,設備自動停止放電
急停保護		外置空開斷路器，用于緊急停機保護
工作環境
散熱方式		強制風冷
溫度		工作溫度范圍:-5～50℃貯藏溫度:-40～70℃
濕度		相對濕度:0～90% (40+2℃)
海拔		額定海拔≤4000米
工作電源
電壓		單相三線制:220V AC (-20%～+30%)，頻率:45～65Hz
耐壓測試		輸入一機殼:2200Vdc 1min
		輸入一輸出:2200Vdc 1min
		輸出一機殼:700Vdc 1min
安全性		滿足EN610950
電纜接線		電纜快接插頭(紅正黑負)，尺寸:電流mm²*3米，正負各1根
