無線高壓核相器（以下簡稱“儀器”）用于檢測環網或雙電源電力網閉環點斷路器兩側電源是否同相。在閉環兩電源之前一定要進行核相操作，否則可能發生短路。儀器適合6KV～220KV輸電線路帶電核相作業，同時具有高壓驗電和核定相序的功能。儀器采用無線傳輸技術，操作可靠，使用方便，克服了有線核相器的諸多缺點，與有線核相器相比，其主要優點是去掉了連接兩個電網（電源）兩端的引線，使用不受任何地形和設施構架的方式限制。

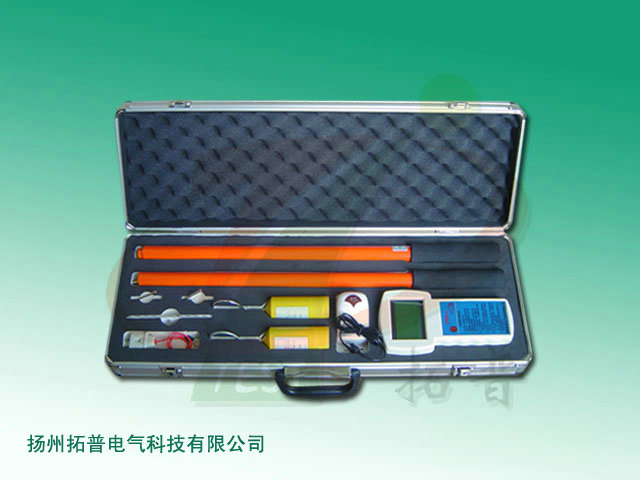

儀器由X發射器、Y發射器和接收主機組成。兩個檢測發射器可以判斷線路是否帶電，然后發出測量的相位、頻率信號。接收主機接收兩個檢測發射裝置發回的信號，從而判斷兩線路是否同相。現場測試時。標準配置絕緣桿3米，對應電壓等級為 ≤ 220kV。如測量線路電壓高于220KV時，請使用長度大于3米的絕緣桿。核相操作時，手持位置不要超過絕緣桿手柄位置。
規格參數：

相位差準確度：誤差≤5°
頻率準確度：±0.1HZ
本產品所測電壓等級為6KV-220KV
發射器和接收主機的傳輸距離大于130米
結果判斷（同相、異相）采用A級標準，相位差≥30°為異相，相位差<30°為同相
真人語音提示，男聲“同相”、女聲“異相請注意”
屏幕同時顯示兩線路相位差、頻率、波形或失量圖。
主機顯示電池電量，半小時無操作自動關機。
兩個發射器和接收器均內置可充電鋰電池。
具有高壓驗電和核定相序的功能。
高壓測量時泄漏電流<10uA。
發射器工作功耗<0.1W，接收主機工作功耗<0.3W。
主機鋰電池容量約為2200mAH，發射器電池容量約為350mAH。
若儀器1年使用10次，每次30分鐘，則充電周期約為1年。
工作環境	-35℃--- +45℃ 濕度≤95%RH
儲存環境	-40℃--- +55℃ 濕度≤95%RH
整機重量	約4.5KG。
儀器包裝尺寸	長71cm*寬26cmm*高11cm。

信息整理：揚州拓普電氣科技有限公司
