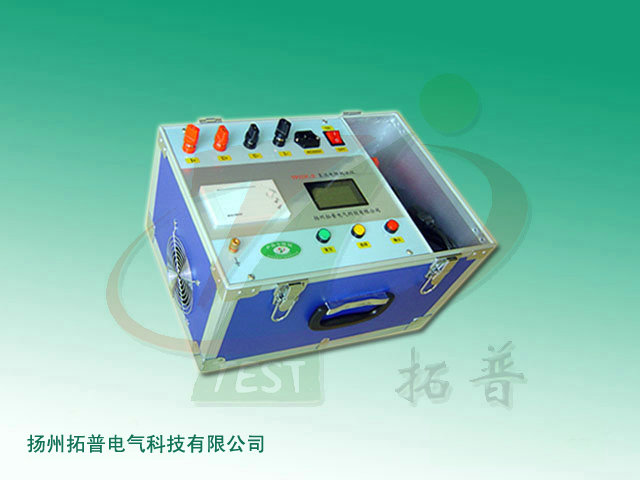

變壓器直流電阻變比測試儀解決了上述問題，一臺儀器可進行兩項測試：直阻測試和變比測試，不需要頻繁的拆接測試線。該二合一配電變壓器測試系統（直阻+變比）采用大容量鋰電池供電，應用彩色觸摸屏控制，方便現場使用。
功能特點
1、一次接線，可完成直阻測試、變比測試，簡單方便。
2、直阻測試功能，針對Yn型、Y型和△型繞組均可采用三相自動方式測試，并計算出三相不平衡率；輸出電流20A，可滿足配網變壓器低壓線圈低阻值的測試。
3、變比測試功能，具有三相、單相、Z型變壓器測試功能；PT/CT變比、極性測試功能；盲測功能。
4、儀器采用嵌入式Linux操作系統，具有較高的安全性、流暢性、易用性等。
5、儀器采用A7+M4雙核架構，即滿足測量的實時性，又滿足操作的流暢性。
6、采用工業級7寸大屏顯示，清新簡約顯示風格設計，為您創建舒適便捷的人機交互體驗。
7、儀器采用大容量鋰電池供電，內置充電器。
8、具有熱敏打印機打印功能，快速、無聲
9、具有USB接口，可外接優盤，用來存儲測試數據。
技術參數
1、直阻測試
（1）輸出電流：20A、10A、5A、1A、0.1A、≤10mA
（2）測量范圍：20A檔 0.5mΩ～100mΩ 10A檔 1.0mΩ～300mΩ
5A檔 10mΩ～1.0Ω 1A檔 200mΩ～6.0Ω
0.1A檔 2.0Ω～60Ω ≤10mA檔 30 Ω～50kΩ
（3）準 確 度：±（讀數×0.2%+2個字）
2、變比測試
（1）測量范圍：0.9～10000
（2）準 確 度：±（讀數×0.1%+2字）（小于等于500）
±（讀數×0.2%+2字）（大于500小于等于3000）
±（讀數×0.3%+2字）（大于3000）
（3）分 辨 率：0.9～9.9999（0.0001） 10～99.999（0.001） 100～999.99（0.01）
1000～9999.9（0.1） 10000及以上（1）
3、工作電源：內置鋰電池，容量7.8AH
4、充電電壓：AC220V
5、使用環境：環境溫度：-10℃～50℃ 相對濕度：＜90%，不結露
信息整理：揚州拓普電氣科技有限公司
