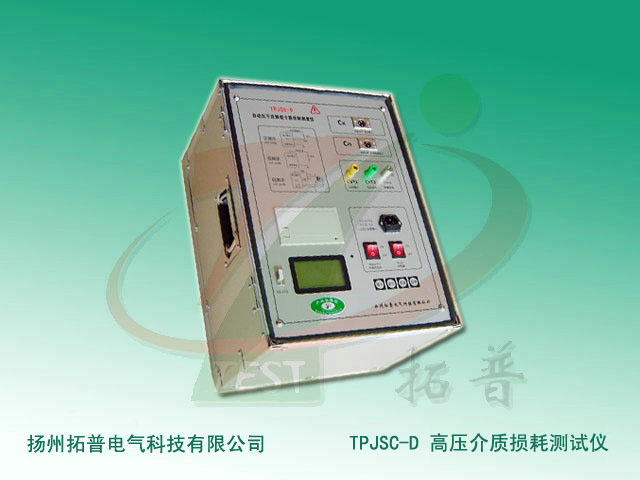

變頻抗干擾介質損耗測試儀突破了傳統的電橋測量方式，采用變頻電源技術，利用單片機、和現代化電子技術進行自動頻率變換、模/數轉換和數據運算；抗干擾、測試速度快、精度高、全自動數字化、操作簡便；電源采用大功率開關電源，輸出45Hz和55Hz純正弦波，自動加壓，可提供高到10千伏的電壓；自動濾除50Hz干擾，適用于變電站等電磁干擾大的現場測試。廣泛適用于電力行業中變壓器、互感器、套管、電容器、避雷器等設備的介損測量。
測試范圍參數
儀器可測量下列參數并數字顯示：
被測試品的電容量值CX，以pF或nF為單位，1nF=1000pF。
被測試品的介質損耗值tgδ，以%顯示。
被測試品的電阻值R，以MΩ為單位
施加試品的電壓值V，以kV為單位。
試驗頻率F，單位Hz。
性能特點
1、儀器采用復數電流法，測量電容、介質損耗及其它參數。測試結果精度高，便于實現自動化測量。
2、儀器采用了變頻技術來消除現場50Hz工頻干擾，即使在強電磁干擾的環境下也能測得可靠的數據。
3、儀器采用大屏幕液晶顯示器，測試過程通過漢字菜單提示既直觀又便于操作。
4、儀器操作簡便，測量過程由微處理器控制，只要選擇好合適的測量方式，數據的測量就可在微處理器控制下自動完成。
5、一體化機型，內附標準電容和高壓電源，便于現場測試，減少現場接線。
6、儀器測量準確度高，可滿足油介損測量要求，因此只需配備標準油杯，和專用測試線即可實現油介損測量。
7、設CVT測試功能，可實現CVT的自激法測試，無需外置附件，一次測量C1,C2的電容和介損全部測出。
8、反接線測試采用ivddv技術,消除了以往反接線數據不穩定的現象。
9、具有反接線低壓屏蔽功能，在220kVCVT 母線接地情況下，對C11 可進行不拆線10kV 反接線介損測量
10、過流保護功能，在試品短路或擊穿時儀器不受損壞。
11、接地保護功能，當儀器不接地線或接地時，儀器不進入正常程序，不輸出高壓。
12、觸電保護功能，當儀器操作人員不小心觸電時候，儀器會立即切斷高壓，保障試驗人員的身體。
13、儀器具備RS232接口，可連接筆記本電腦分析試驗數據，生成報告。
技術指標
1．量程：
電容值：4pF-60nF 介損值：0～100%
2．精度：
a） 電容精度：±（1.0%讀數+5pF）
b） 介損精度：±（1%讀數+0.04%）
c) 頻率精度： ±0.01
3．分辨率：
電容分辨率：*小可分辨0.001 pF
介損分辨率：*小可分辨0.001%
4． 高壓電源： 設定范圍：0.5~10kV *大輸出電流：200mA
5. 低壓輸出：輸出電壓3--50V 輸出電流3—30A
6．工作環境：
工作電源：AC220V ±10%，50±1Hz
工作溫度：0～40℃
環境濕度：≤90%RH，不結露
信息整理：揚州拓普電氣科技有限公司
