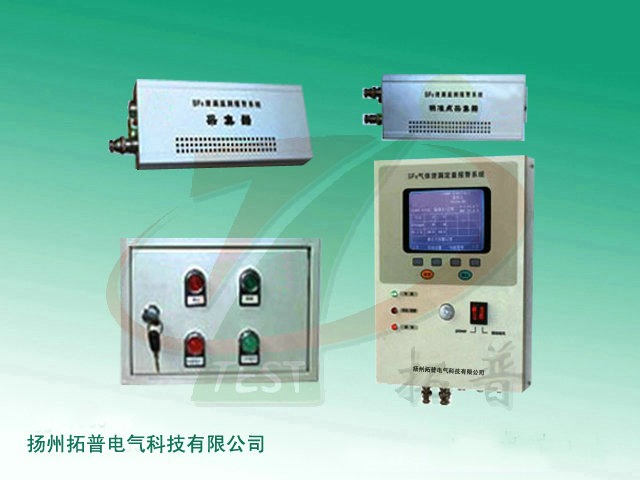

SF6氣體泄漏在線監測系統是為了解決上述問題而設計的，系統是由兩大模塊構成，分別是操作控制屏、檢測主機，可實時檢測SF6、環境溫濕度、氧氣含量等，可以控制風機、空調等的開關等。系統自動記錄各種報警數據與實時數據，并按照設定的方式控制風機等；能根據各種應用場合的具體要求進行靈活配置的智能型采集系統；并可提供與遠端通信裝置的接口，實現遙控、遙測、遙信等功能。
一、SF6氣體泄漏檢測報警系統主要功能
1、 實時顯示SF6氣體濃度
系統循環采集被檢測區域的空氣，在操作控制屏及后臺監控計算機上顯示該采樣空氣的SF6含量濃度；告警濃度可按要求在現場設定。
2、 實時顯示氧氣濃度
檢測主機內含有氧氣檢測傳感器，在檢測各區域采樣氣體中SF6氣體的含量同時，檢測氧氣含量，在操作控制屏及后臺監控計算機上顯示該采樣空氣中的氧氣濃度；告警濃度可按要求在現場設定。
3、 告警輸出
當SF6氣體或氧氣含量達到告警濃度時，操作控制屏將按設定的方式，產生聲光、語音報警，并通過軟件規約或干接點通知遠端監控中心，同時按設定的方式啟動風機。
4、 紅外感應與語音報警和提示
如果有工作人員接近開關時室，操作控制屏內的紅外感應被觸發，操作控制屏將啟動語音提示，通知提示工作人員當前室內是否有SF6或氧氣報警，并提示應啟動風機通風后進入。
5、 風機控制
風機有定時啟動、告警啟動與強制啟動三種方式；
系統內有4個定時啟動的時間，可根據用戶的要求設定0～4次定時啟動、每次啟動的具體時間與時長；
當SF6氣體或氧氣濃度達到告警濃度時，可根據用戶要求，設定系統是否啟動風機進行通風；操作控制屏有風機開與風機關2個按紐，可以用來強制風機啟動或關閉；
6、 溫濕度顯示
溫度顯示范圍：-40～65℃ 濕度顯示范圍：0～100%RH
7、 聲光報警控制
可根據用戶要求，聲光報警在啟動后一定時間內自動關閉，以免影響周圍居民；
8、 檢測區域
可達24個區域，可檢測多個開關室，以減少用戶投資；
二、技術指標
1、SF6濃度檢測
檢測范圍：10～5000uL/L (即ppm)；
檢測精度：≤5%F.S；
檢測速度：≤2分鐘（30米測量距離）；
傳感器校準方法：使用國標用空氣與SF6氣體混合的標準氣體校準；
2、氧氣檢測
檢測范圍：1～25%；
檢測精度：≤1%F.S；
3、環境溫度
檢測范圍：-40～60℃；
檢測精度：≤2℃；
4、環境濕度
檢測范圍：0～100% RH；
檢測精度：≤5%；
5、風機啟動響應時間：≤2s
6、工作電源：AC 150V～265V
7、工作環境：操作控制屏與檢測主機-25～50℃，其他-40～60℃；
8、功耗： ＜ 60W
9、抗電強度（外殼金屬部分與電源之間）：＞2000V
10、絕緣性能（外殼金屬部分與電源之間）；＞ 10MΩ
11、風機控制接觸器觸點功率：AC220V/20A
12、EMC特性：符合IEC1000－4標準；
13、通訊：
接口：485接口
規約：電總標準通信協議、IEC870-5-101或其他通訊協議
波特率：9600BPS（出廠設定）
14、數據存儲:大容量存儲設備，可以保證報警數據保存至少一年
15、自檢功能：當系統工作一段時間后，系統內的自檢系統就會自動啟動來檢測系統運行情況，如果系統有哪一功能有問題，系統就會自動提示用戶進行維護。
信息整理：揚州拓普電氣科技有限公司
